Как заправить картридж Brother TN-241 для принтеров и МФУ Brother DCP-9020CDW HL-3140CW, HL-3170CDW, MFC-9330CDW:
|
И так на дисплее принтера, например Brother MFC-9330CDW, DCP-9020CDW или HL-3170CDW, появляется сообщение "Мало тонера", X- означает, что ресурс тонер-картриджа скоро закончится.
X-обозначает цвет тонер-картриджа, у которого заканчивается тонер. (BK = чёрный, C = голубой, M = пурпурный, Y = жёлтый).
Приобретите новый тонер-картридж и приготовьте его на случай, когда отобразится сообщение "Замените тонер".
Но можно просто заправить картридж .
Для этого нам понадобится крестовая и плоская отвертки, специальный тонерный пылесос.
Если тонер на магнитном валике лежит равномерно, и принтер печатает без продольных полос, то можно вскрыть картридж только со стороны цветной,
в данном случае синей крышки, под которой находится заправочное отверстие и засыпать в него соответствующий тонер.
См. ниже инструкция (с фото) по заправке картриджей Brother TN-241 для DCP-9020CDW HL-3140CW, HL-3170CDW, MFC-9330CDW
|
|
|

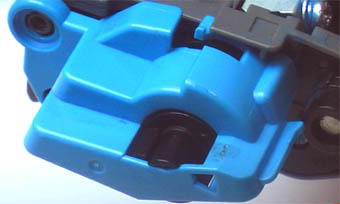

Снимаем боковую крышку в данном случае синего картриджа TN-241C, выкручивая крестовой отверткой 2 винта.
Затем с помощью плоской отвертки вскрываем боковую черную крышку, под этой крышкой находится отверстие для заправки.
|
|
|
Засыпаем тонер и собираем все в обратном порядке. Картридж готов к работе, но есть нюансы, дочитайте до конца.
!!! Если же тонер на магнитном валике тонер лежит неравномерно, а с поперечными полосами, тогда процедура будет немного сложнее.
Надо будет полностью разобрать картридж и тщательно прочистить дозирующее лезвие картриджа.
|
Засыпаем тонер и собираем все в обратном порядке. Картридж готов к работе, но есть нюансы, дочитайте до конца.
!!! Если же тонер на магнитном валике тонер лежит неравномерно, а с поперечными полосами, тогда процедура будет немного сложнее.
Надо будет полностью разобрать картридж и тщательно прочистить дозирующее лезвие картриджа.
|
|
|
Для этого нужно снять противоположную боковую крышку картриджа, выкручиваем крестовой отверткой 2 винта.
Под этой крышкой находятся шестерни см. рис.
|
|
|
|
Над черной шестерней находится фиксатор, плоской отверткой убираем его вверх и снимаем все шестерни с осей.
Запомните или сделайте фото как они установлены, чтобы не запутаться при сборке.

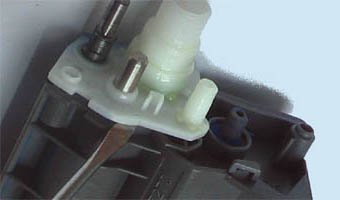

Далее плоской отверткой нужно осторожно снять белую площадку, как показано на рисунке справа.
|
|
|
|
И так, убрали белую площадку, освободив магнитный валик с этой стороны, достаем его и тщательно чистим.
|
|
| |

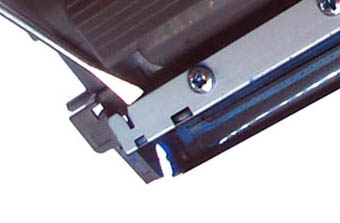

Теперь надо вынуть дозирующее лезвие. Отворачиваем винты с обеих сторон его железного основания, как показано выше.
|
|
|
|
Плоской отверткой осторожно не погнув! достаем дозирующее лезвие и чистим его ацетоном убирая прилипший тонер и грязь.
Тщательно специальным тонерным пылесосом чистим внутри картриджа.
Теперь засыпаем тонер, ставим на место дозирующее лезвие. Собираем картридж в обратном порядке.
|
|
|
Надо иметь в виду, что в стартовых картриджах нет шестерни сброса или флажка сброса и пружинки, поэтому это надо будет приобрести заранее.
В купленных новых картриджах этот механизм сброса уже есть. Надо установить пружинку в правильном положении см. рис. справа.
|
|
|
Затем установить шестерню сброса или флажок сброса в положении указанном на рисунке слева и прикрутить крышку. Теперь можно работать.
Если после установки заправленного тонер-картриджа или нового тонер-картриджа на дисплее продолжает отображаться сообщение "Рес. тон. зак-ся"
(Ресурс тонера закончился) или "Замените тонер" следуйте инструкциям ниже, чтобы решить проблему, Как рекомендует Borther:
Убедитесь, что вы не заменили по ошибке другую расходную деталь.
Устройства Brother имеют похожие расходные материалы, такие как тонер-картридж и фотобарабан. Убедитесь, что вы заменили тонер-картридж, а не фотобарабан.
Дополнительную информацию о различии тонер-картриджа и фотобарабана см. в разделе "Чем различаются тонер-картридж и фотобарабан?"
Убедитесь, что вы используете НОВЫЙ тонер-картридж.
При замене тонер-картриджа НЕОБХОДИМО установить новый неиспользованный тонер-картридж, чтобы сбросить состояние тонера.
Установка тонер-картриджа из другого устройства или установка частично использованного тонер-картриджа может стать причиной возникновения данной проблемы.
При установке частично использованного тонер-картриджа устройство Brother не может правильно определить расход тонера, что приводит к возникновению этой
проблемы. Поэтому при замене тонер-картриджа устанавливайте новый неиспользованный в другом устройстве тонер-картридж.
Убедитесь, что тонер-картридж установлен правильно.
Проверьте, отображается ли сообщение Рес. тон. зак-ся (Ресурс тонера закончился) или Замените тонер для того цвета, который был только что заменен.
Если в устройство был установлен новый тонер-картридж, но сообщение Рес. тон. зак-ся (Ресурс тонера закончился) или Замените тонер продолжает отображаться,
возможно, тонер-картридж был установлен неправильно. Переустановите тонер-картридж, следуя инструкциям по замене тонер-картриджа
|
|
